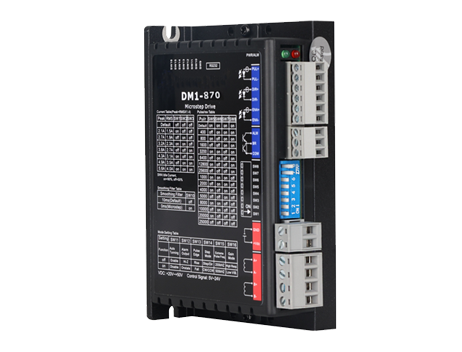

1、高可靠性、高性价比

2、兼容5~24V脉冲信号

3、丰富的拨码功能

4、同时支持脉冲/IO控制

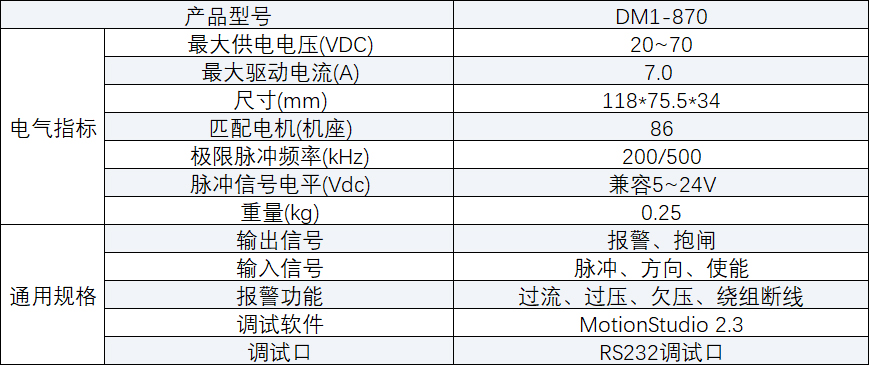

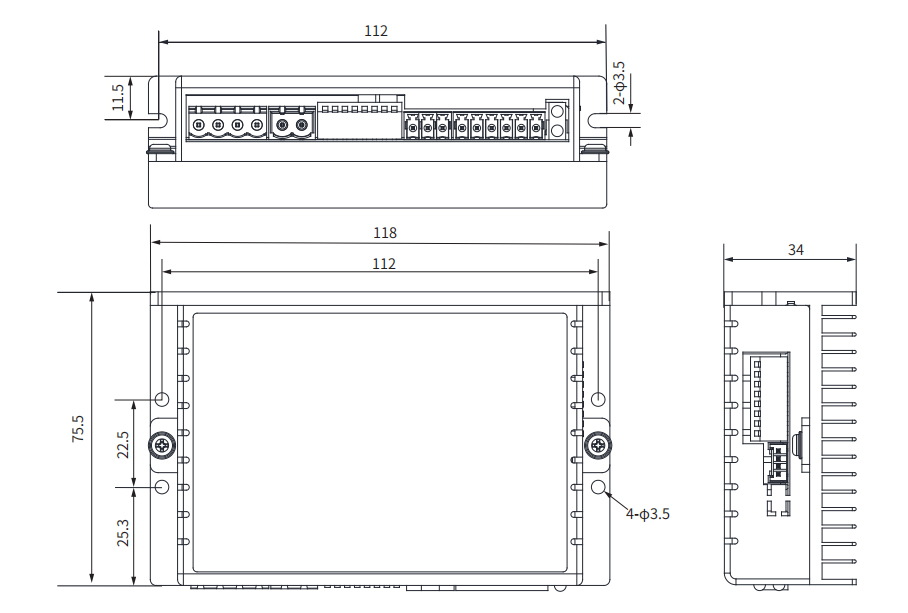

产品尺寸：

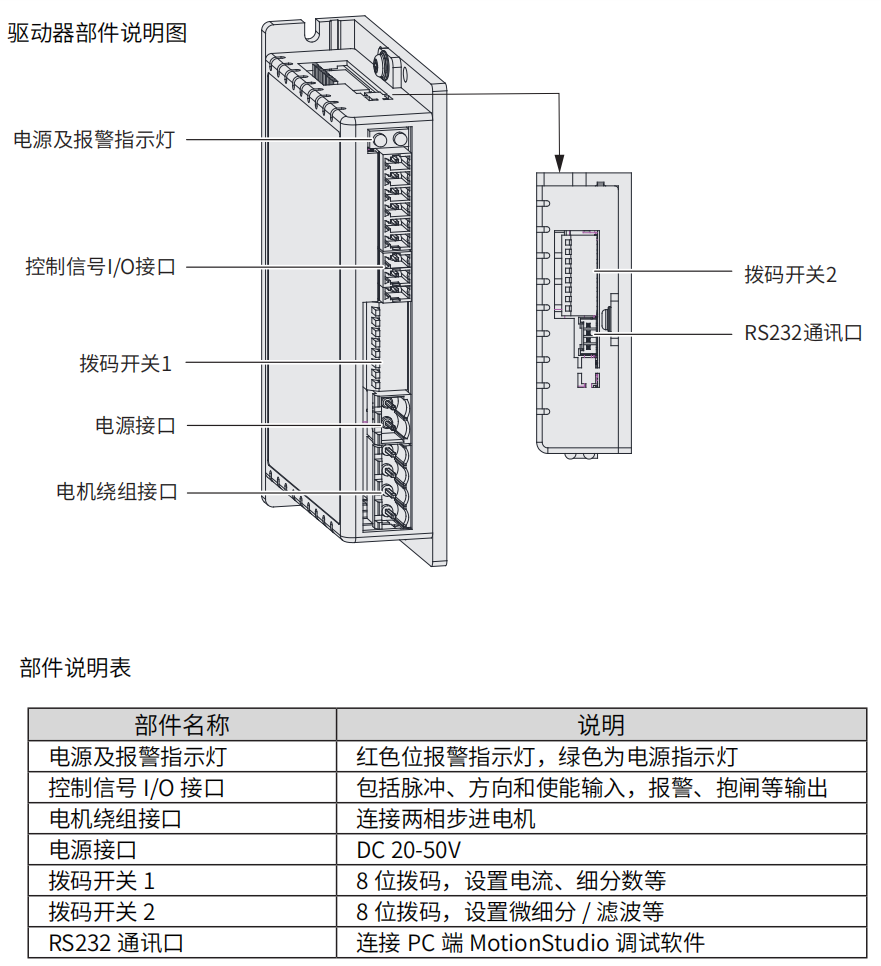

部件说明：

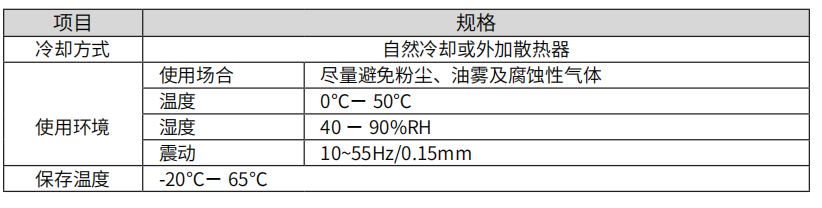

安装环境：

安装方法：

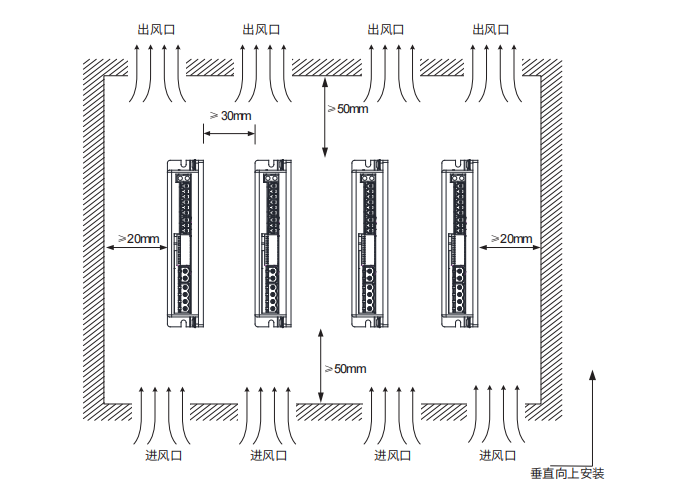

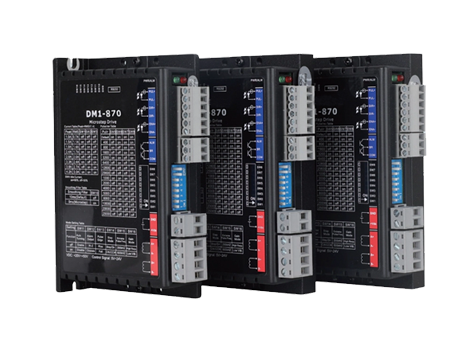

采用底板安装方式，安装方向垂直于安装面。并排安装时，横向两侧建议各留30mm以上间距（若受安装空间限制，可选择适当减小间距），纵向两侧各留50mm以上间距，如下图所示：

安装注意事项：

1：方法

请保证安装的方向和墙壁垂直，垂直向上安装产品，便于热量向上散发。若柜内有多台产品时，请并排安装，在需上下安装的场合，请安装隔热导流板。

通过驱动器上的安装孔位，将步进驱动器固定在安装面上。

安装时，请将步进驱动器正面面向操作人员，并使步进驱动器垂直于墙壁！

2.冷却

为保证能够通过风扇以及自然对流进行冷却，需在步进驱动器的周围留有足够的散热空间，并且考虑到柜内其他器件的散热情况，请在步进驱动器的上部安装冷却用风扇，为了避免步进驱动器的环境温度出现部分地方过高的状况，需要保持电柜内的温度保持均匀。

3.接地

请务必将接地端子接地，否则可能有触电或者干扰而产生误动作的危险!

4.走线要求

驱动器接线时，需将连接步进驱动器的线缆向下走线，避免现有液体附在线缆上，沿着线缆流入驱动器内部,造成驱动器损坏和引起事故！

5.网口防尘

顶部端口在不使用的情况时，需对网口进行相应的防尘措施，如将防尘盖插入端口中，可避免异物（固体、液体等物品）跌落入内部导致产品损坏。

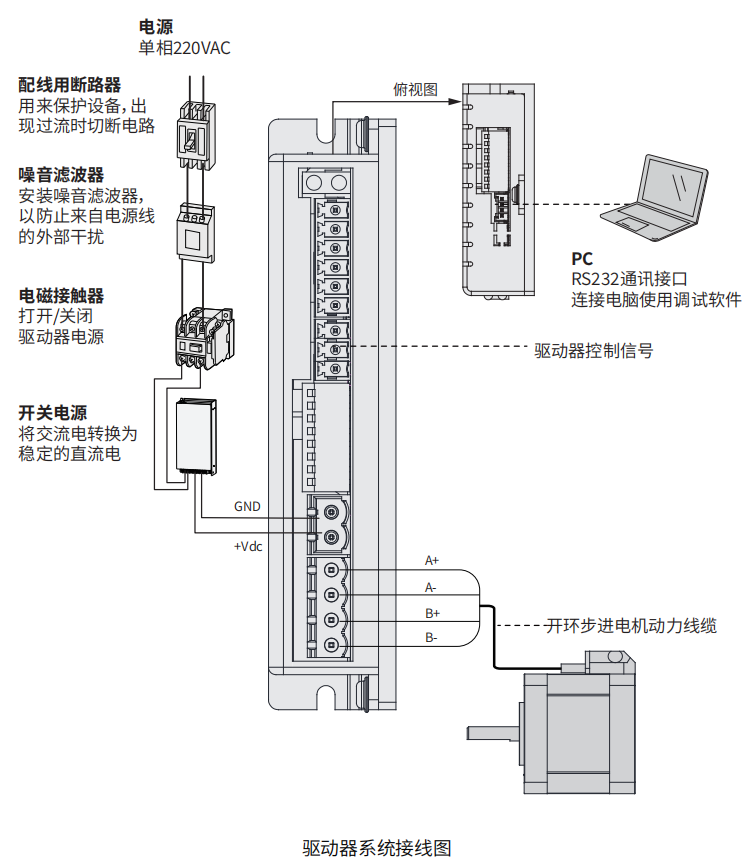

驱动器系统接线图：

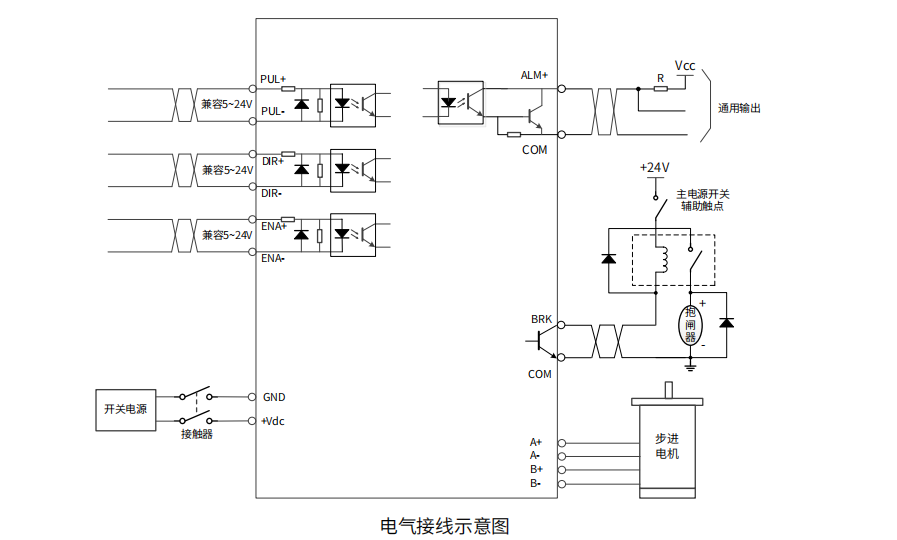

电气接线图：

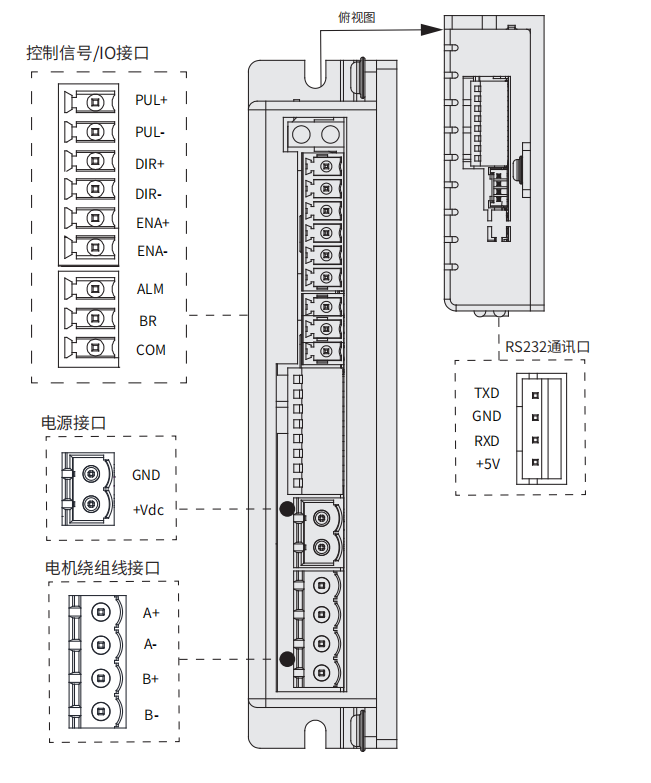

端子分布：

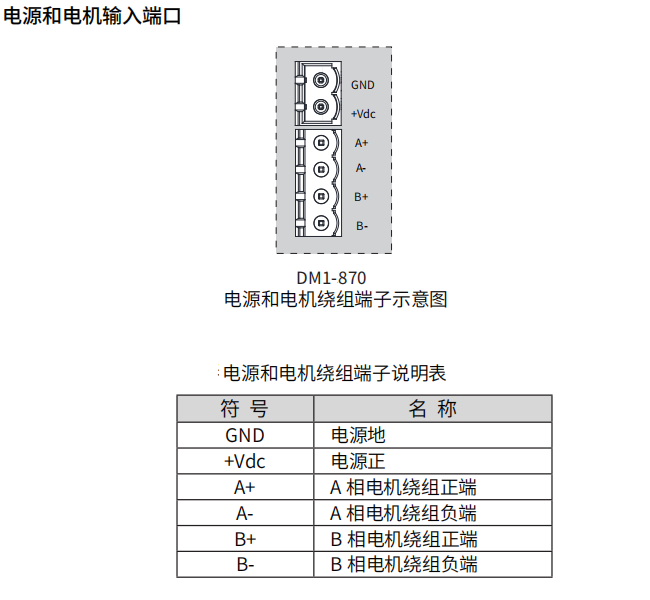

电源和电机输入端口：

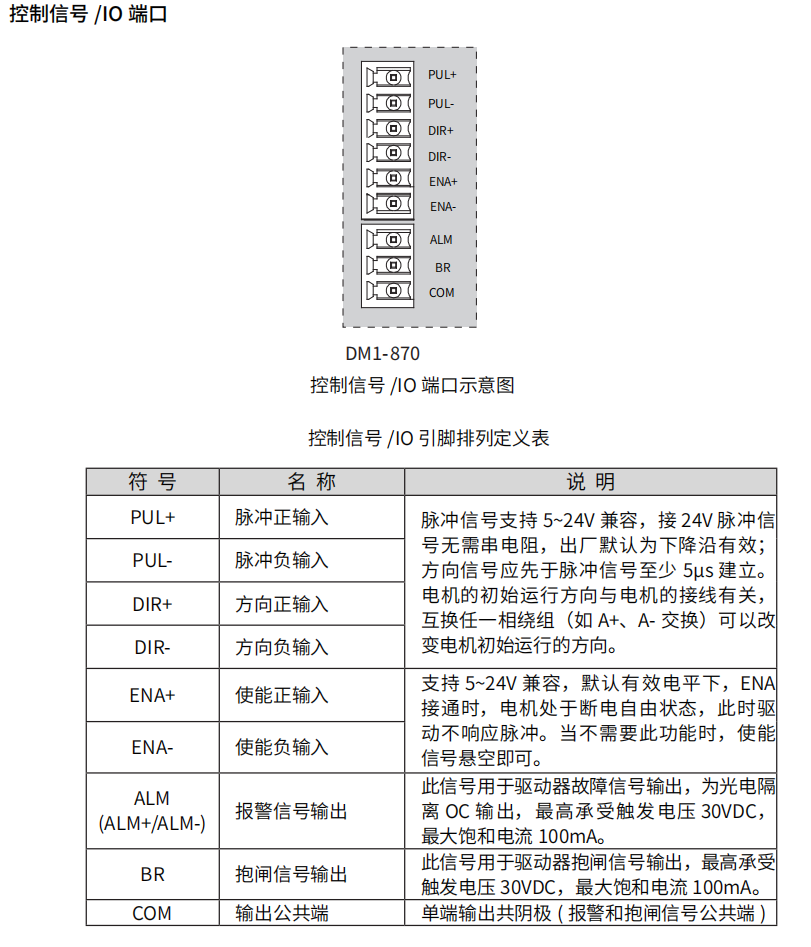

控制信号/IO端口 ：

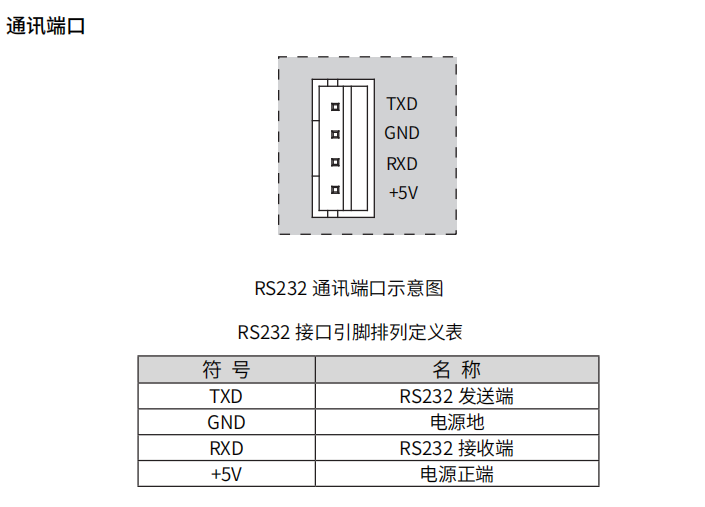

RS232通讯端口 ：
